之前2个城市4处宽带都组了SD-WAN，实现了异地网络完全互通，不管在哪个站点，都能直接访问其他地方的内网设备，用着一直挺爽。

但最近调整ai出口策略，就凸显了之前分散架构的问题：每个站点独立配置出口规则，要改个代理策略得同步四个地方，非常麻烦，也不利于及时变更，经常出现部分站点能访问的资源，其他站点访问不了的情况，排查起来特别头疼。

想了下主站是双wan，出口带宽300M+200M，完全能承载所有站点的AI流量，于是就把网络拓扑做了重构，现在所有AI流量统一收敛到主站，集中配置调度，用了一个多月非常稳定，整理下这套架构。

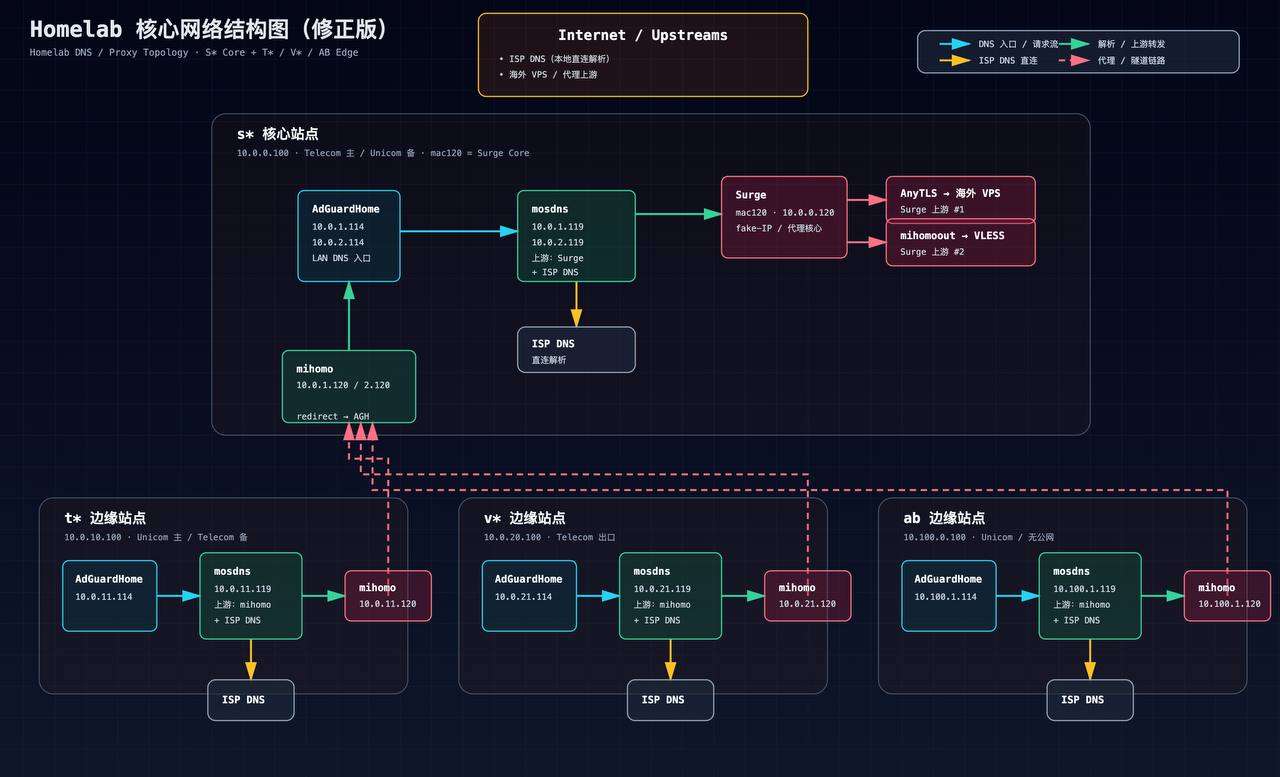

整体架构

🏠 主站

作为整个Homelab的核心枢纽，所有的核心服务和流量调度都集中在这里：

• 出口配置：宽带商1 300M + 宽带商2 200M双WAN，双软路由冗余（主路由r76s/Armbian，备用路由n350/FnOS），单台宕机自动切换，无感知
• 核心网络服务：
  • AdGuardHome：全站点统一去广告、恶意域名拦截
  • mosdns：智能DNS分流，国内域名走ISP DNS，海外走加密DNS
  • mihomo：其他3个站点的ai流量的入口
• 出海核心：Mac mini M4 双万兆，安装Surge负责最终的出海流量调度
• 存储服务：UNAS Pro 8盘位RAID6，总容量84T，存所有个人数据、备份文件、各类资源
• 应用服务：n350服务器，跑Immich照片管理、Jellyfin媒体服务、LibreSpeed测速、各类Docker应用

📡 边缘站点（3个）

三个边缘站点硬件配置统一，功能各有侧重：

• 硬件：都是RK3566 4G/16G 运行FnOS轻量系统，功耗低稳定运行
• 存储配置：
  • 站点1：500G SSD，跑本地Docker应用
  • 站点2：1TB SSD，跑本地媒体服务
  • 站点3：1TB HDD，做异地备份存储
• 网络配置：
  • 站点1：宽带商2双WAN，有IPv4+IPv6公网
  • 站点2：宽带商1单WAN，仅IPv6公网
  • 站点3：宽带商2内网，无公网IP
  • 所有边缘站点的AI流量自动通过SD-WAN隧道走主站出口，国内流量直接走本地ISP，延迟最优

🌐 流量调度规则

完全自动化分流，不用手动切换：

1. 国内流量：直接走本地ISP出口，延迟最低，带宽不受限
2. AI流量：全部通过SD-WAN加密隧道走主站统一出口，规则一次配置全站点生效
3. 内网流量：四个站点完全二层互通，不管在哪个地方，访问其他站点的设备都和本地访问一样

使用体验

这套架构已经稳定跑了一个多月，体验提升非常明显：

• 维护成本大大降低：以前改个代理规则要同步四个站点，现在改一次就行，所有站点自动生效
• 带宽利用率更高：AI流量集中到主站，不用每个站点都单独开海外带宽，节省成本的同时还能跑满主站出口，边缘站点走主站出口的AI带宽可以跑满200M，延迟只增加10ms左右，完全够用
• 冗余度更高：主站双软路由+双WAN，边缘站点主线路断了会自动切SD-WAN走其他站点的出口，基本不会出现断网的情况
